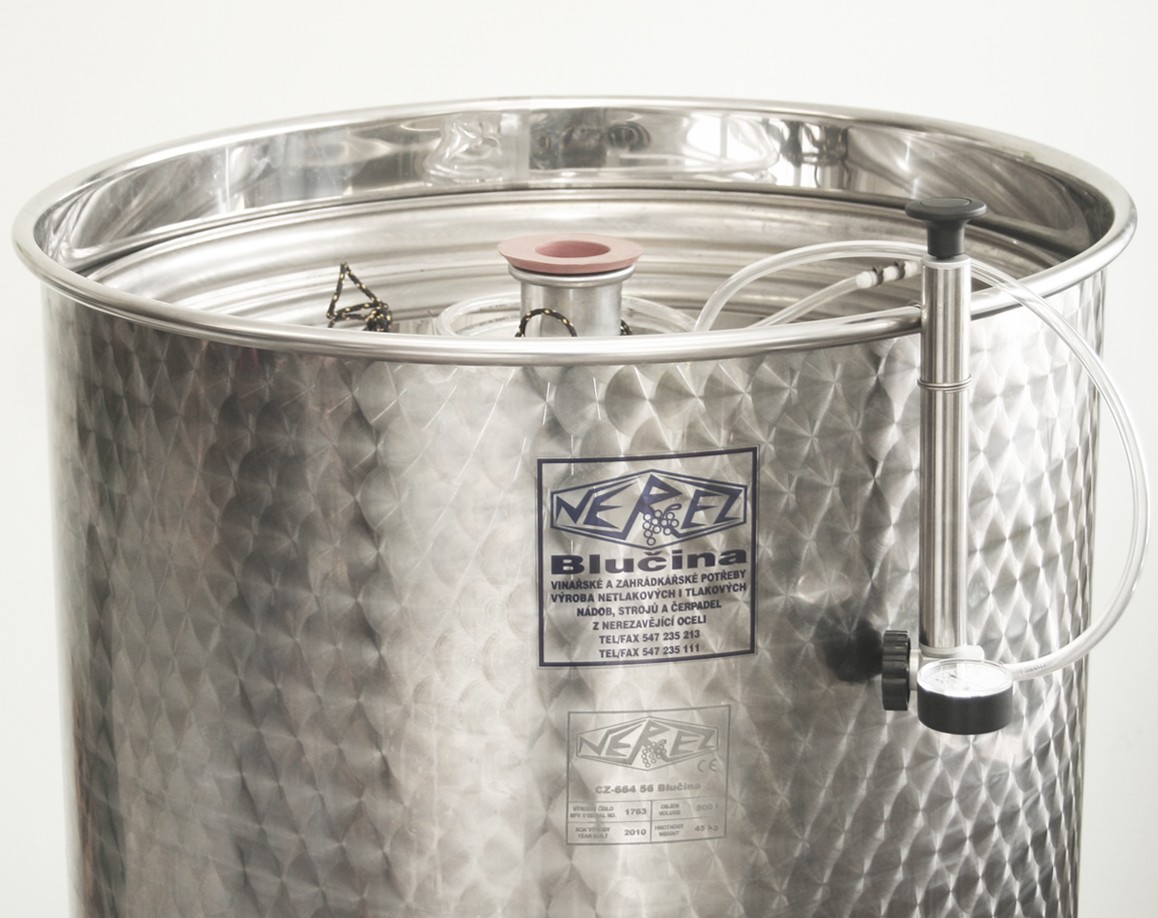

Nerezové nádoby- typ VPN (volně plovoucí víko)
Jedná se o otevřené nádoby s víkem plovoucím na hladině kapaliny. Víko je vůči nádobě utěsněno potravinářskou hadicí (duší) a je opatřeno vzduchovou pumpou s manometrem pro kontrolu těsnosti hadice. Nádoba je ve spodní části na boku opatřena odběrným místem a ve dně totální výpustí ukončené trubkovými závity. Na víku je napouštěcí otvor se zátkou ze silikonové pryže. Podle přání zákazníka může být nádoba doplněna o vzorkovací kohout nebo o horní krycí víko nádoby a plovoucí víko o dvojčinný plastový ventil typ 111. Vnější povrch nádoby tanku je kroužkován. Vlastní nádoba je umístěna na svařeném odnímatelném podstavci, od velikosti 1000 L má nádoba pevné nohy a je opatřena ramenem pro zavěšení plovoucího víka (není započítáno v ceně nádrží). Armatura (kohouty) se dodávají dle přání zákazníka.
Standardní vyráběné velikosti nádob s plovoucím víkem jsou:
označení |
objem |
vnitřní |
výška válc. části |
celková výška |
tl. plechu plášť/dno |
VPN 100 |
100 l |
500 mm |
500 mm |
750 mm |
1/1,2 |
VPN 200 |
200 l |
540 mm |
1000 mm |
1250 mm |
1/1,2 |
VPN 300 |
300 l |
633 mm |
1000 mm |
1300 mm |
1/1,2 |
VPN 500 |
500 l |
724 mm |
1250 mm |
1550 mm |
1/1,2 |
VPN 600 |
600 l |
797 mm |
1250 mm |
1600 mm |
1/1,5 |
VPN 650 |
650 l |
797 mm |
1370 mm |
1720 mm |
1/1,5 |
VPN 1000 |
1000 l |
950 mm |
1500 mm |
1850 mm |
1,5/1,5 |
VPN 1000 |
1000 l |
1030 mm |
1250 mm |
1600 mm |
1,5/1,5 |
VPN 1500 |
1500 l |
1165 mm |
1500 mm |
1900 mm |
1,5/1,5 |
VPN 2000 |
2000 l |
1165 mm |
2000 mm |
2400 mm |
1,5/2 |
VPN 2000 |
2000 l |
1340 mm |
1500 mm |
2000 mm |
1,5/2 |
Na zakázku je možno vyrobit i jiné rozměry nádob.

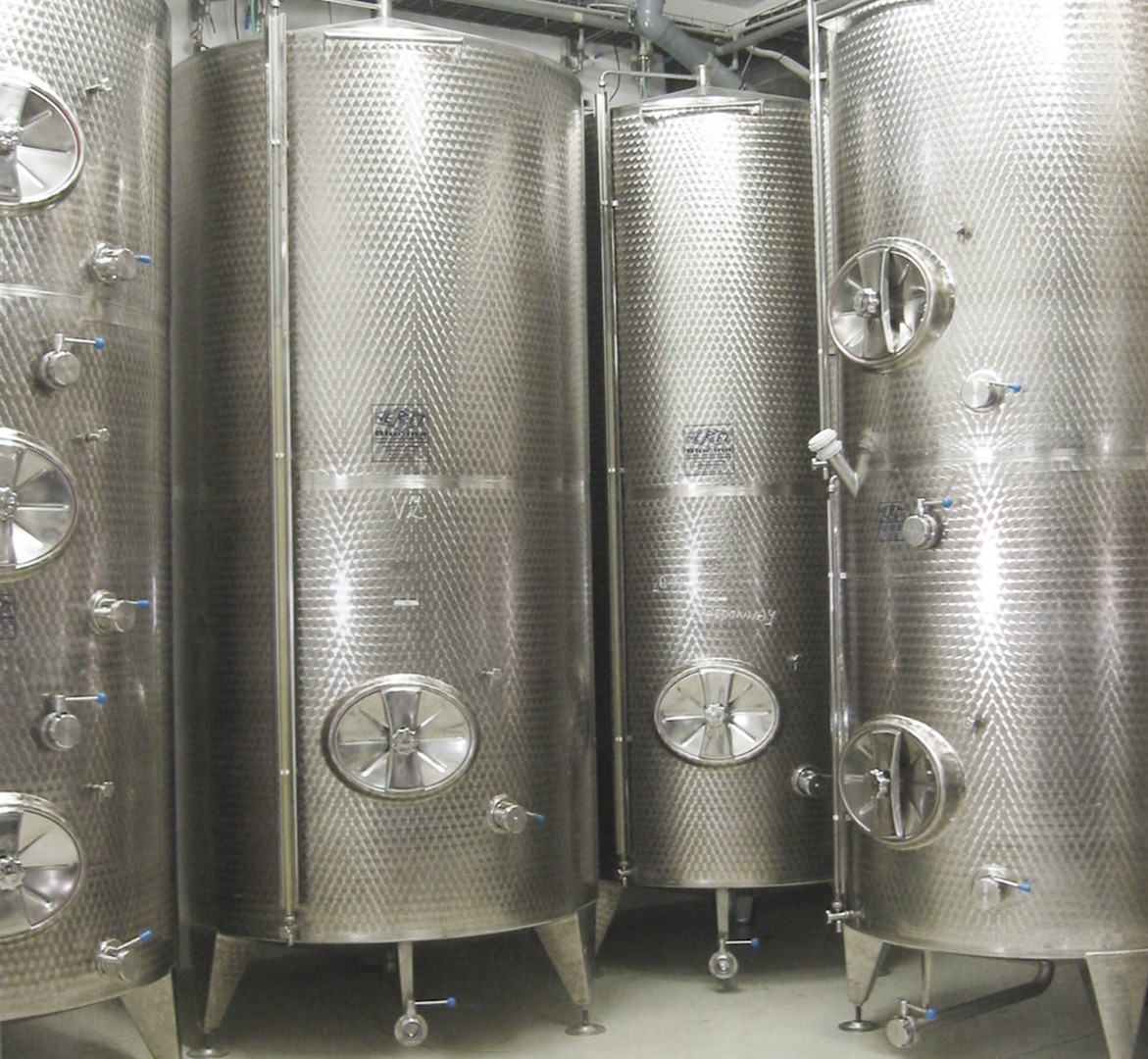

Nerezové tanky - typ US (uzavřený systém)
Tanky mají pevné nohy a excentrické kuželové dno a víko. Do dna je zabudována totální výpust. Nádoba je ve spodní části na boku opatřena odkalovacím otvorem. Totální výpust a odkalovací otvor mohou být dle přání zákazníka opatřeny trubkovým závitem 5/4" nebo 6/4", kuželovým hrdlem s převlečnou maticí nebo závitovým hrdlem. Tanky jsou standardně od objemu 500 L vybaveny oválným průlezem lisovaným z pláště nádoby a vzorkovacím kohoutkem. Nádoby mohou být děleny na několik částí s různým objemem.
Použitý materiál ČSN 17240 – AISI 304 – W.Nr. 1.4301. Vnitřní plochy jsou leštěné, vnitřní svary obroušené, povrch nádob je upraven kroužkováním. Tloušťka plechu se rozumí plášť/víko/dno.
Standardní vyráběné velikosti tanků s uzavřeným systémem jsou:
označení |
objem |
vnitřní |
výška válc. části |
celková výška |
tl. plechu |
US 50 |
50 l |
300 mm |
700 mm |
1100 mm |
1/1,2/1,2 |
US 100 |
100 l |
400 mm |
800 mm |
1250 mm |
1/1,2/1,2 |
US 200 |
200 l |
500 mm |
1000 mm |
1450 mm |
1/1,2/1,2 |
US 300 |
300 l |
633 mm |
1000 mm |
1500 mm |
1/1,2/1,2 |
US 400 |
400 l |
633 mm |
1250 mm |
1750 mm |
1/1,2/1,2 |
US 400 |
400 l |
724 mm |
1000 mm |
1550 mm |
1/1,2/1,2 |
US 500 |
500 l |
724 mm |
1250 mm |
1800 mm |
1/1,2/1,2 |
US 500 |
500 l |
797 mm |
1250 mm |
1550 mm |
1/1,2/1,2 |
US 600 |
600 l |
797 mm |
1250 mm |
1800 mm |
1/1,2/1,2 |
US 750 |
750 l |
870 mm |
1250 mm |
1860 mm |
1/1,2/1,2 |
US 1000 |
1000 l |
980 mm |
1250 mm |
1650 mm |
1,5/1,5/1,5 |
US 1000 |
1000 l |
920 mm |
1500 mm |
1900 mm |
1,5/1,5/1,5 |
US 1500 |
1500 l |
1110 mm |
1500 mm |
2000 mm |
1,5/1,5/1,5 |
US 1500 |
1500 l |
1230 mm |
1250 mm |
1650 mm |
1,5/1,5/1,5 |
US 2000 |
2000 l |
1270 mm |
1500 mm |
2000 mm |
1,5/1,5/2 |
US 2000 |
2000 l |
1430 mm |
1250 mm |
1700 mm |
1,5/1,5/2 |
US 2000 |
2000 l |
1110 mm |
2000 mm |
2400 mm |
1,5/1,5/2 |
US 2500 |
2500 l |
1250 mm |
2000 mm |
2500 mm |
1,5/1,5/2 |
US 2500 |
2500 l |
1130 mm |
2500 mm |
3000 mm |
1,5/1,5/2 |
US 2500 |
2500 l |
1450 mm |
1500 mm |
1950 mm |
1,5/1,5/2 |
US 2600 |
2600 l |
1270 mm |
2000 mm |
2500 mm |
1,5/1,5/2 |
US 3000 |
3000 l |
1370 mm |
2000 mm |
2450 mm |
1,5/1,5/2 |
US 3000 |
3000 l |
1500 mm |
1500 mm |
2250 mm |
1,5/1,5/2,5 |
US 3200 |
3200 l |
1270 mm |
2500 mm |
3000 mm |
1,5/1,5/2,5 |
US 3500 |
3500 l |
1400 mm |
2250 mm |
2750 mm |
2/2/2,5 |
US 4000 |
4000 l |
1580 mm |
2000 mm |
2450 mm |
2/2/2,5 |
US 4000 |
4000 l |
1420 mm |
2500 mm |
3000 mm |
2/2/2,5 |
US 4500 |
4500 l |
1600 mm |
2250 mm |
2750 mm |
2/2/2,5 |
US 5000 |
5000 l |
1580 mm |
2500 mm |
3000 mm |
2/2/2,5 |
US 5000 |
5000 l |
1780 mm |
2000 mm |
2550 mm |
2/2/2,5 |
US 6000 |
6000 l |
1580 mm |
3000 mm |
3500 mm |
2/2/3 |
US 6000 |
6000 l |
1780 mm |
2500 mm |
3100 mm |
2/2/3 |
US 6000 |
6000 l |
1950 mm |
2000 mm |
2550 mm |
2/2/3 |
US 7000 |
7000 l |
1590 mm |
3500 mm |
4050 mm |
2/2/3 |
US 7000 |
7000 l |
1790 mm |
2750 mm |
3300 mm |
2/2/3 |
US 7500 |
7500 l |
1780 mm |
3000 mm |
3600 mm |
2/2/3 |
US 8000 |
8000 l |
1700 mm |
3500 mm |
4050 mm |
2/2/4 |
US 8000 |
8000 l |
1910 mm |
2750 mm |
3300 mm |
2/2/4 |
US 10000 |
10000 l |
2050 mm |
3000 mm |
3550 mm |
2/2/3 |
US 10000 |
10000 l |
1850 mm |
3750 mm |
4300 mm |
2/2/3 |
US 12500 |
12500 l |
1880 mm |
4500 mm |
5100 mm |
2/2/3 |
US 12500 |
12500 l |
2120 mm |
3500 mm |
4100 mm |
2,5/2/4 |
US 12500 |
12500 l |
2300 mm |
3000 mm |
3600 mm |
2,5/2/4 |
US 15000 |
15000 l |
2050 mm |
4500 mm |
5100 mm |
2,5/2/4 |
US 20000 |
20000 l |
2500 mm |
4000 mm |
4600 mm |
2,5/2,5/4 |
US 20000 |
20000 l |
2400 mm |
4500 mm |
5100 mm |
2,5/2,5/4 |
US 30000 |
30000 l |
2900 mm |
4500 mm |
5100 mm |
3/2,5/4 |
Nerezové takny - typ OT (oválné tanky)
Tanky mají pevné nohy a excentrické oválné dno a víko. Do dna je zabudována totální výpust. Nádoba je ve spodní části na čele opatřena odkalovacím otvorem. Totální výpust a odkalovací otvor mohou být dle přání zákazníka opatřeny trubkovým závitem 5/4" nebo 6/4", kuželovým hrdlem s převlečnou maticí nebo závitovým hrdlem. Tanky jsou standardně vybaveny oválným průlezem lisovaným z pláště nádoby a vzorkovacím kohoutkem. Použitý materiál ČSN 17240 – AISI 304 – W.Nr. 1.4301. Vnitřní plochy jsou leštěné, vnitřní svary obroušené, povrch nádob je upraven kroužkováním. Tloušťka plechu se rozumí plášť/víko/dno. Armatura (kohouty) jsou dle výběru zákazníka.
Standardní vyráběné velikosti oválných tanků jsou:
označení |
objem |
rozměr |
tl. plechu |
|
l |
mm |
mm |
OT 500 |
500 |
600x980x1000 |
1,5/1,5/1,5 |
OT 1000 |
1000 |
900x1000x1250 |
1,5/1,5/2 |
OT 1500 |
1500 |
1000x1250x1500 |
2/1,5/2 |
OT 2000 |
2000 |
1000x1500x1500 |
2/1,5/2 |
OT 2500 |
2500 |
1250x1500x1500 |
2/1,5/2 |
OT 3000 |
3000 |
1250x1750x1500 |
2/2/2,5 |
OT 4000 |
4000 |
1500x2000x1500 |
2,5/2/3 |
OT 5000 |
5000 |
1400x2000x2000 |
2,5-3/2/3 |
OT 6000 |
6000 |
1700x2000x2000 |
2,5-3/2/3 |
OT 7000 |
7000 |
1700x2000x2300 |
2,5-3/2/3 |
OT 8000 |
8000 |
1800x2000x2400 |
2,5-3/2/4 |
OT 9000 |
9000 |
1800x2000x2750 |
2,5-3/2/4 |
OT 10000 |
10 000 |
1900x2000x3000 |
2,5-3/2/4 |

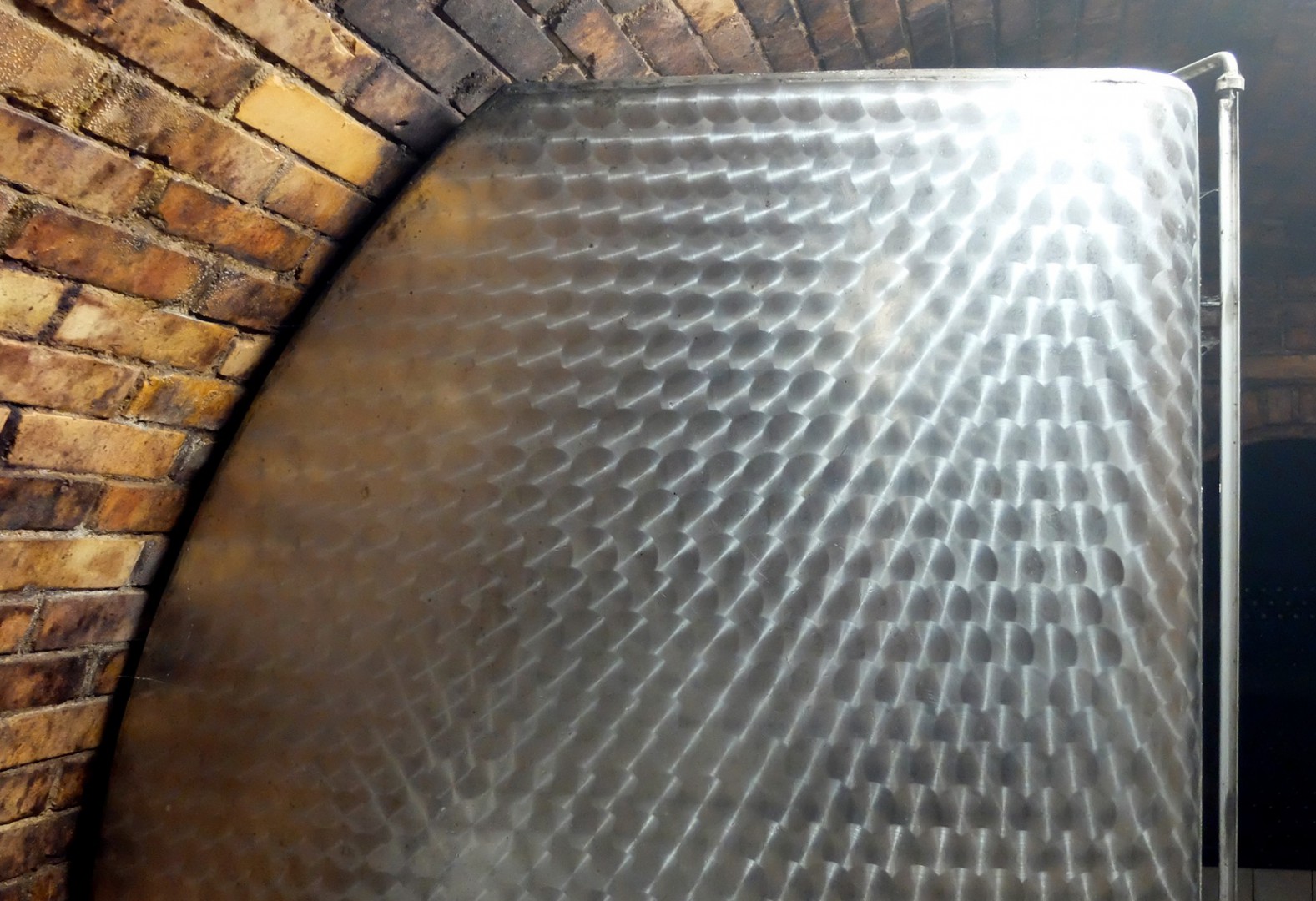

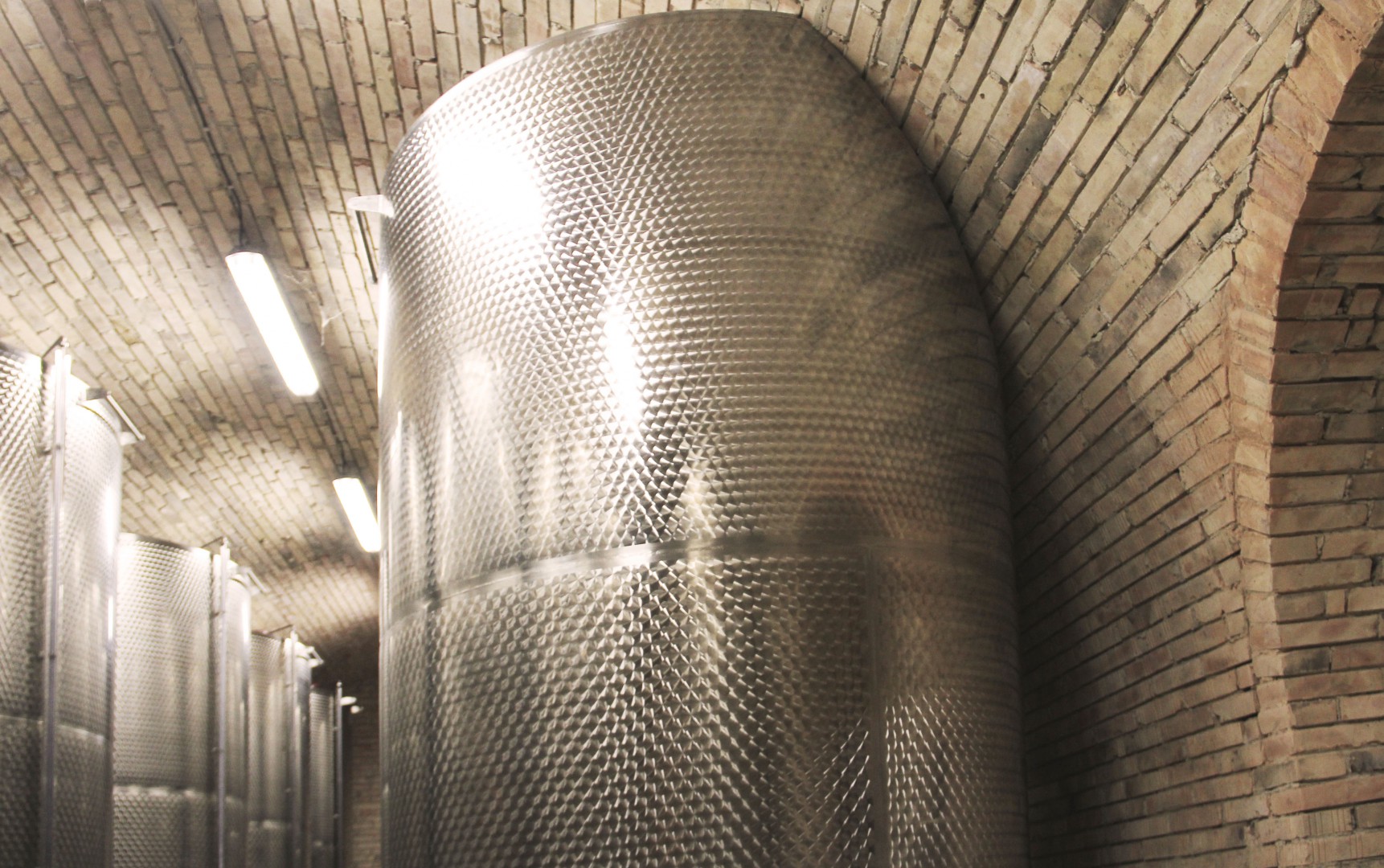

Nerezové tanky přizpůsobené do klenby sklepů
- provedení i tvar dle dohody se zákazníkem
